Mux Quake Valve – Mikroakışkan Quake Tipi Valf Kontrol Cihazı

Quake Tipi Valf ve Çift Katmanlı PDMS Mikroakışkan Valfleri Kontrol Etmek İçin Akış Anahtarlama Matrisi; 3 Portlu/2 Konumlu Valf Matrisi: On altı adet 3/2 yollu valfin kompakt bir düzende bir araya getirilmesi. Çift Katmanlı PDMS Valf Kontrol Cihazı: Çift katmanlı ikili valflerin çalıştırılmasını otomatikleştirin. Hassas ve Hızlı Kontrol: Valf kontrolünde en yüksek hassasiyeti elde etmek için sistemi bir OB1 ile birlikte kullanın.

Lütfen Bekleyin

Mux Quake Valve – Mikroakışkan Quake Tipi Valf Kontrol Cihazı

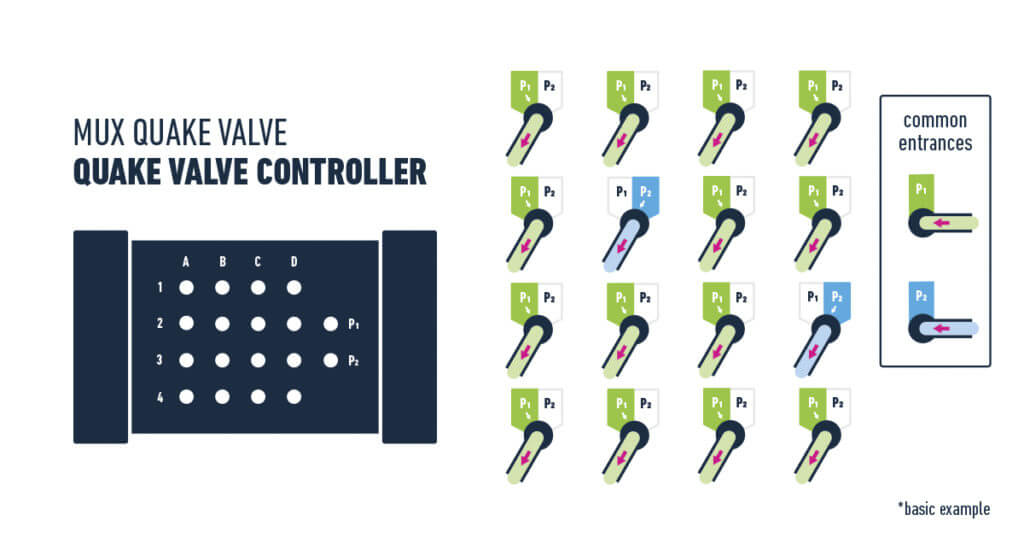

Bu 3/2 yollu valf matrisi sayesinde çift katmanlı PDMS valfinize ne zaman basınç uygulanacağını kolayca belirleyebilirsiniz. Sistem, OB1 MK3+ basınç kontrol cihazı ile beslendiğinde %0,005’lik basınç kararlılığı sayesinde hassas kontrol ve kararlı valf konumlandırması sağlar.

Karmaşık Akış Modelleri

Profil düzenleyicimiz, hassas valf çalışma modellerini kolayca programlamanıza ve en gelişmiş protokolleri otomatikleştirmek için belirli işlem adımlarını döngü hâlinde tekrarlamanıza olanak tanır.

Sistem Senkronizasyonu

MUX Quake, cihazınızı herhangi bir Elveflow® cihazı, mikroskop veya mekanik obtüratörle kolayca senkronize etmenizi sağlayan TTL giriş/çıkış tetikleme bağlantıları sunar. Böylece mikroakışkan deneyinizde kullanılan tüm cihazlar üzerinde eksiksiz kontrol sağlayabilirsiniz.

Mux Quake Valve – Mikroakışkan Quake Tipi Valf Kontrol Cihazı

Mux Quake Valve – Mikroakışkan Quake Tipi Valf Kontrol Cihazı

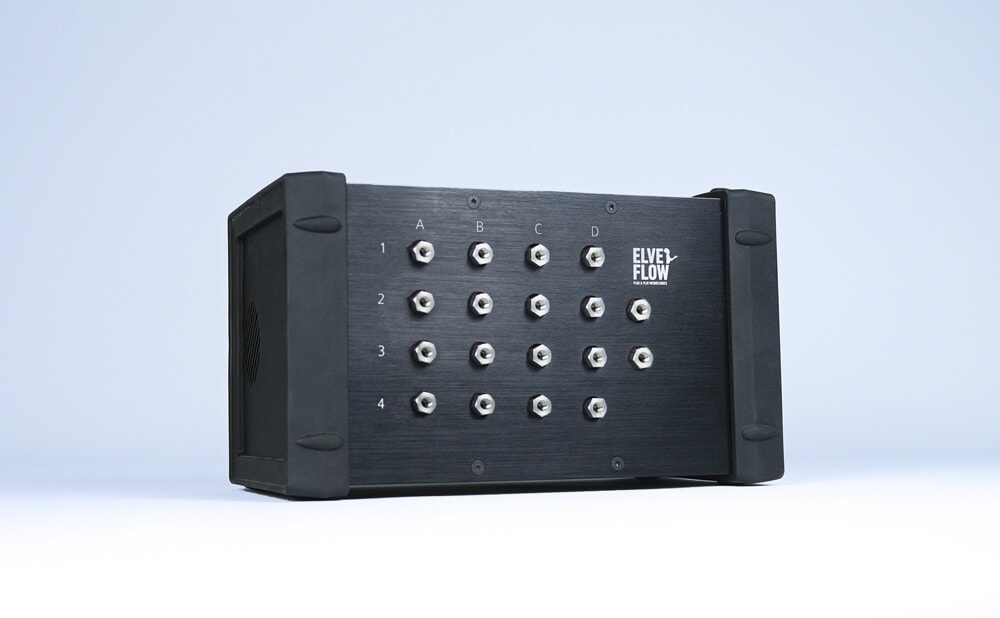

MUX QUAKE VALF KONTROL CİHAZI Teknik değer
GENEL ÖZELLİKLER
Konnektörler hariç boyutlar 220 × 130 × 130 mm
Cihazda kullanılan valf tipi 3 yollu solenoid valf
Valf sayısı 16 valf
Gövde malzemesi Alüminyum
Montaj yönü Dikey
Bağlantı tipi USB-B
Çalışma sıcaklığı 10–40 °C
Çalışma nemi %20–80*
AKIŞKAN ÖZELLİKLERİ VE BAĞLANTILARI
Giriş/çıkış bağlantıları 10-32 UNF
Giriş/çıkış sayısı 2 giriş ve 16 çıkış
Akışkanla temas eden malzemeler PEEK ve FKM
Valf tepki süresi 10 ms
Desteklenen maksimum basınç 2,5 bar (36 psi)
İç hacim Her valf haznesi için 20 µL
ELEKTRİKSEL ÖZELLİKLER
AC giriş gerilimi aralığı 100–240 V
AC besleme frekansı 50–60 Hz
AC giriş akımı 1 A
Güç tüketimi 35 W
Güvenlik standardı IEC/EN 61010-1:2001
Güç kaynağını kapatma yöntemi AC/DC adaptörün bağlantısının kesilmesi
KONTROL VE İZLEME
Bilgisayar gereksinimleri USB 2.0 portu, Intel Pentium II 500 MHz işlemci, 1 GB boş sabit disk alanı, 2 GB RAM, Windows XP veya daha yeni bir sürüm, 32/64 bit. LabVIEW kütüphaneleri kullanılırken LabVIEW 2011 gereklidir
Yazılım kontrolü ESI; C++, Python, LabVIEW ve MATLAB kütüphaneleri
Tetikleme bağlantıları Bir adet TTL tetikleme girişi ve bir adet TTL tetikleme çıkışı

* Kaynak metinde çalışma nemi “%120–80” olarak verilmiştir. Bu değer teknik olarak mümkün olmadığından %20–80 şeklinde düzeltilmiştir.

Cihazın öne çıkan diğer özellikleri şunlardır:

  • Tak-çalıştır özellikli, programlanabilir valf sekansları
  • Hızlı valf anahtarlama süresi: 20 ms
  • OB1 MK3+ basınç kontrol cihazıyla birlikte kullanıldığında hassas valf konumu ayarı
  • Esnek yapı: Birden fazla MUX Quake kullanılarak 256 adede kadar valfin kontrolü
  • Dahili ve harici tetikleme bağlantıları
  • 10-32 mikroakışkan bağlantı elemanlarıyla uyumlu PEEK valfler
  • ROCKER® valf teknolojisi

Uygulamalar

  • Hızlı besiyeri değişimi ve ilaç testleri
  • Çip üzerinde peristaltik pompalama
  • Ardışık numune enjeksiyonu
  • Hücre/partikül numunelerinin taranması
  • Hücre biyolojisi uygulamalarında besiyeri perfüzyonunun değiştirilmesi
  • Akış kimyası uygulamalarında reaktif değişimi
  • Difüzyon çalışmaları
  • Tek yönlü resirkülasyon
  • Çip üzerinde organ
  • Akış kimyası
  • Hücre kültürü
  • Quake tipi valf kontrolü

Yayınlar

Ürünlerimizin kullanıldığı tüm yayınları incelemek için buraya tıklayın.

Ürünlerimizi temel alan tüm uygulama notlarını ve inceleme yazılarını görmek için buraya tıklayın.

ESI, tüm araştırmacıların çalışmalarını kolaylaştırmak amacıyla geliştirilmiş Elveflow’un ileri düzey yazılım arayüzüdür. Basit sistemlerden gelişmiş cihaz konfigürasyonlarına ve iş akışı otomasyonuna kadar farklı gereksinimlere tam uyum sağlar. Zaman alan ve karmaşık işlemleri önemli ölçüde kolaylaştıran çeşitli modülleri bünyesinde barındırır. Elveflow ayrıca Elveflow sistemlerini kendi yazılım kodunuzla entegre edebilmeniz için Yazılım Geliştirme Kiti (SDK) kütüphaneleri sunar.

Cihazınızı Ekleyin

Cihazınızı Tek Tıklamayla Yapılandırın

ESI Sekans Modülünü Kullanarak Sisteminizi Otomatikleştirin ve Diğer Cihazlarla Haberleşmesini Sağlayın

ESI arayüzünü kullanarak aşağıdaki otomasyon işlevlerini gerçekleştirebilirsiniz:
  • Quake tipi valf konfigürasyonunu kaydetme
  • Kullanıcı dostu sekans programlayıcıyla Quake tipi valfin çalışma adımlarını diğer Elveflow cihazlarıyla birlikte sıralama
  • Cihazın dahili ve harici TTL tetikleme bağlantılarını kullanarak Quake tipi valfi diğer Elveflow cihazlarıyla veya üçüncü taraf cihazlarla senkronize etme
