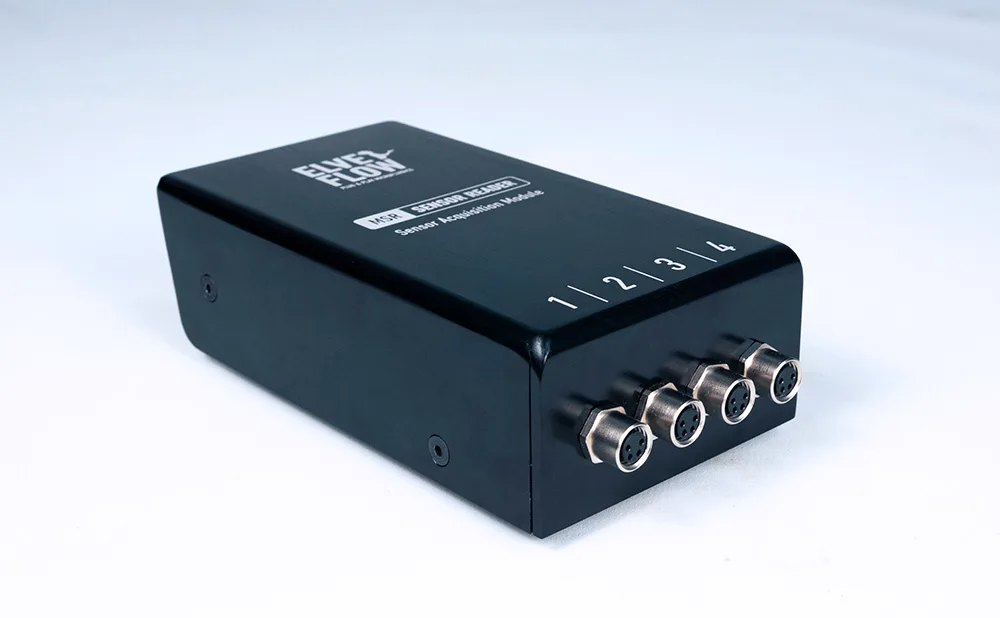

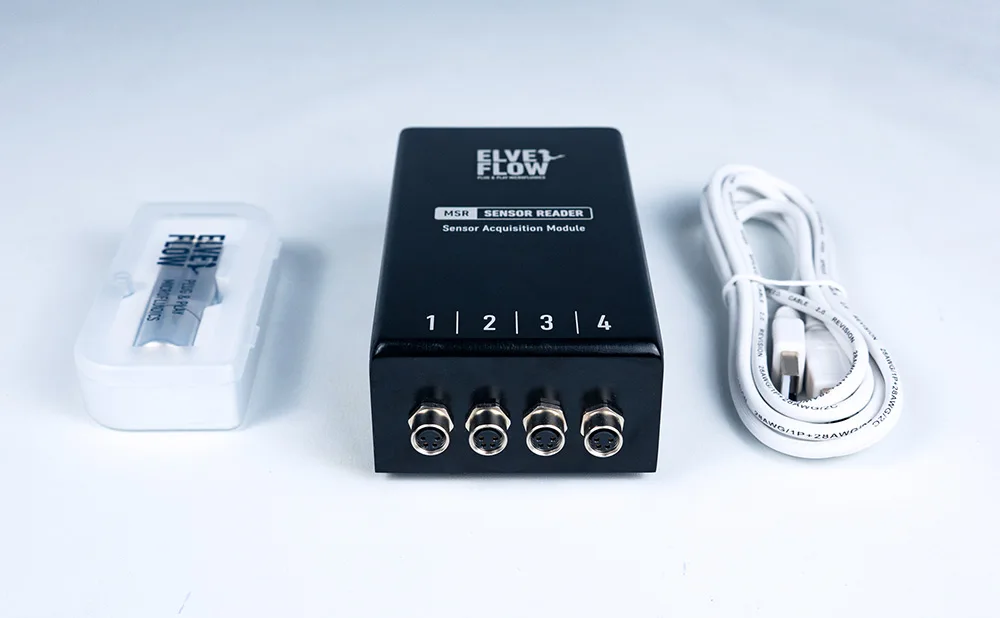

Mikroakışkan Sensör Okuyucu
Sensör Okuma Ünitesi; Hızlı ve Hassas: 5 ms’ye kadar tepki süresi ve 16 bit sinyal çözünürlüğü. Eş Zamanlı Okuma: 4 adede kadar sensör bağlanabilir. Uyumluluk: Elveflow’un basınç ve akış sensörleriyle uyumludur.
TÜM MİKROAKIŞKAN SENSÖRLERİNİZİN ÖLÇÜMLERİNİ İZLEYİN
Mikroakışkan deneyinizi yakından izlemek için basınç ve akış sensörlerini sisteminizin istediğiniz noktalarına bağlayın.

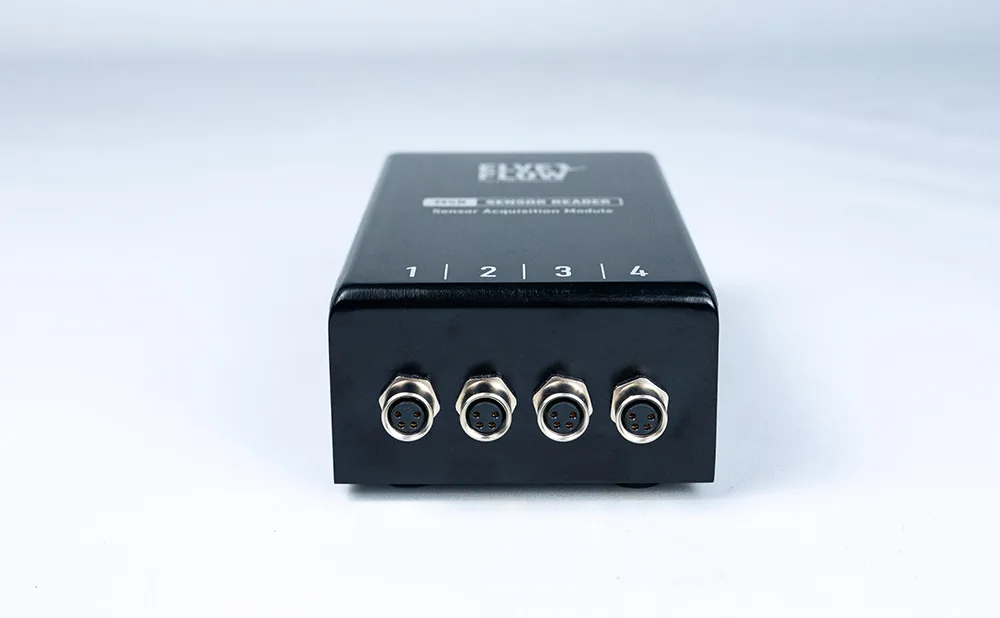

Sensör Okuyucu modülü, 4 sensörü eş zamanlı olarak kontrol etmenize olanak tanır. Ayrıca yazılımımız, birden fazla Sensör Okuyucunun aynı anda kontrol edilmesini sağlar.
Deney parametreleriniz üzerinde yüksek düzeyde kontrol sağlamanız gerektiğinde MSR, OB1 akış kontrol cihazını tamamlayan ideal bir çözümdür.
Sensör Okuyucu veri toplama arayüzüyle Elveflow® sensörlerinin performansından en iyi şekilde yararlanın. Açık arayüze sahip Sensör Okuyucu, üçüncü taraf sensörleri kullanmanıza da olanak tanır.
Hızlı ve Hassas
200 Hz’e kadar veri toplama örnekleme hızı ve 16 bit çözünürlüğüyle Sensör Okuyucu, analog ve dijital sensörler kullanarak fiziksel bir parametrenin gerçek zamanlı izlenmesini veya kontrol edilmesini gerektiren deneyleri kolayca gerçekleştirmenizi sağlar.
Geniş Sensör Uyumluluğu
Elveflow® ile tam uyumlu basınç sensörünü ve akış sensörünü aşağıda inceleyebilirsiniz.
Gürültü Azaltma
Sensör gürültüsünü azaltmak için yerleşik 60 Hz analog alçak geçiren filtre, her kanalda bağımsız olarak etkinleştirilebilir.
PERFORMANS
Sensör Okuyucumuz, 200 Hz’e kadar örnekleme hızında 16 bit çözünürlük ve çözünürlük seviyesinin altında ölçüm gürültüsü sunar. Böylece sensör ölçümlerinizde tam ölçeğin %0,05’ine kadar doğruluk ve 5 ms’ye kadar tepki süresi sağlar.
- Örnekleme hızı: 200 Hz’e kadar
- Çözünürlük: 9–16 bit
- Giriş aralığı: 0–10 V
- Diğer Elveflow cihazlarıyla tam uyumluluk
- Çözünürlük seviyesinin altında ölçüm gürültüsü
- Üçüncü dereceden 60 Hz alçak geçiren filtreyle gürültü azaltma işlevi

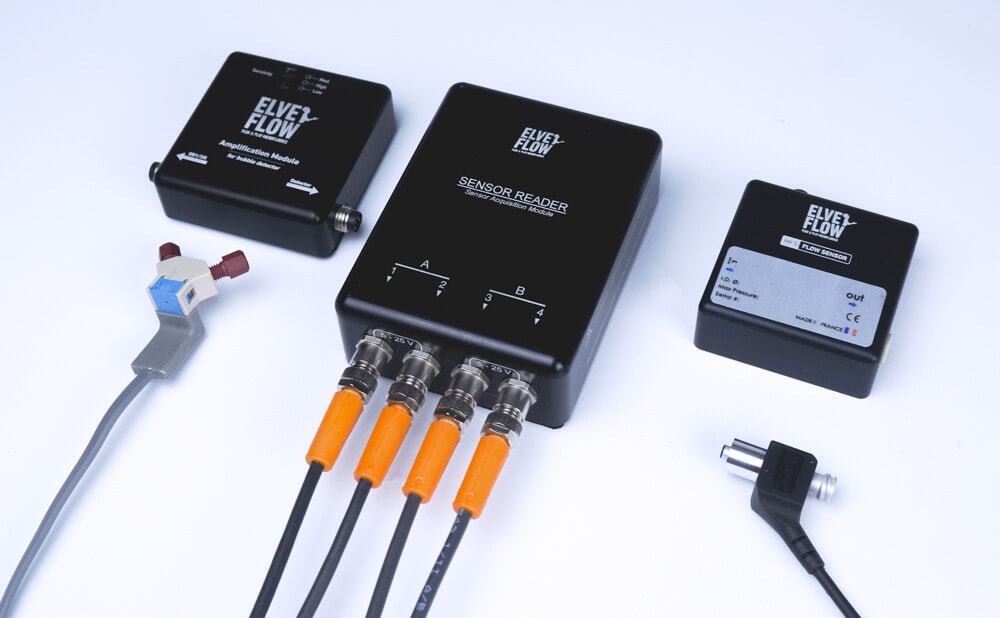

ELVEFLOW® BASINÇ VE AKIŞ SENSÖRLERİ – TAM UYUMLU
Mikroakışkan uygulamalara uygun, geniş bir entegre sensör yelpazesini sizin için seçtik.
Akış Sensörleri (MFS)
- Çözünürlük: 1,5 pL/sn
- Ölçüm aralıkları: 0,07–5.000 µL/dk
Basınç Sensörleri (MPS ve MFP)
- Doğruluk: Tam ölçeğin %0,2’sine kadar
- 4 farklı ölçüm aralığı: 5 psi (340 mbar) ile 100 psi (7 bar) arasında
Tüm sensörlerimiz M8 elektrik bağlantısıyla sunulur ve Sensör Okuyucu ile kullanılabilir. Ayrıca deneyinize başlamak için gerekli tüm mikroakışkan bağlantı kitlerini de sağlıyoruz.
Aşağıdaki tabloda Elveflow® MSR Mikroakışkan Sensör Okuyucunun temel özellikleri özetlenmiştir.
| SENSÖR OKUMA ÜNİTESİ | TEKNİK ÖZELLİKLER |
|---|---|
| Sensör bağlantısı sayısı | 4 adede kadar |

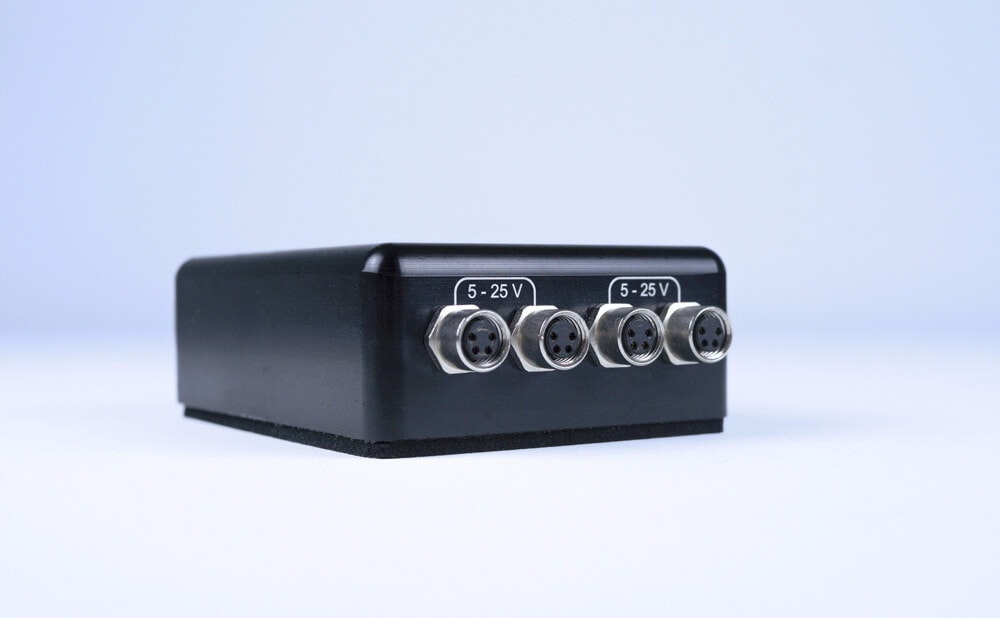

| Sensör bağlantıları | M8 dişi, 4 pinli |
| USB üzerinden çekilen akım (min.–maks.) | 200–800 mA |
| Sensör besleme gerilimi | 5–24 V |
| Kanal başına maksimum toplam güç | 0,9 W |
| SENSÖR GİRİŞLERİ | |
| Empedans | 1 MΩ |
| Veri toplama frekansı | 200 Hz |
| Veri toplama çözünürlüğü | 9–16 bit |
| Giriş aralığı | 0–10 V |
| Çözünürlük (1 bit) | 5 mV |
| Gürültü (tam bant) | 5 mV RMS |
| Uyumlu sensörler | Elveflow MFS akış sensörü, MPS basınç sensörü, MFP FlowPlus basınç sensörü, MBD kabarcık dedektörü ve diğer sensörler |
| FİZİKSEL ÖZELLİKLER | |
| Konnektörler hariç boyutlar (uzunluk × genişlik × yükseklik) | 91 × 69 × 29 mm |
| Ağırlık | 320 g |
Bu bilgiler sözleşme niteliğinde değildir ve önceden bildirimde bulunulmaksızın değiştirilebilir.
- Basınç sensörü geri besleme döngüsü
- Mikroakışkan teknolojisiyle bakteriler nasıl incelenir?
- Kontrollü mikroakışkan numune enjeksiyonu
- Akış odaklama yöntemiyle PLGA nanopartiküllerinin hazırlanması
- Tüm uygulama notlarımız için buraya tıklayın.
- Hücrelerin mekanik olarak sıkıştırılması
- Terleme sırasında polimerik cilt yapıştırıcılarının performansı
- Tüm araştırma özetlerimiz için buraya tıklayın.
- Hücre biyolojisinde mikroakışkan teknolojisi: Kavramlar ve yöntemler
- Termoelektrik sensör
- Hasta başı tanı cihazları için mikroakışkan teknolojisi
- Tüm inceleme yazılarımız için buraya tıklayın.
Yayınlar
Ürünlerimizin kullanıldığı tüm yayınları incelemek için buraya tıklayın.
Ürünlerimizi temel alan tüm uygulama notlarını ve inceleme yazılarını görmek için buraya tıklayın.

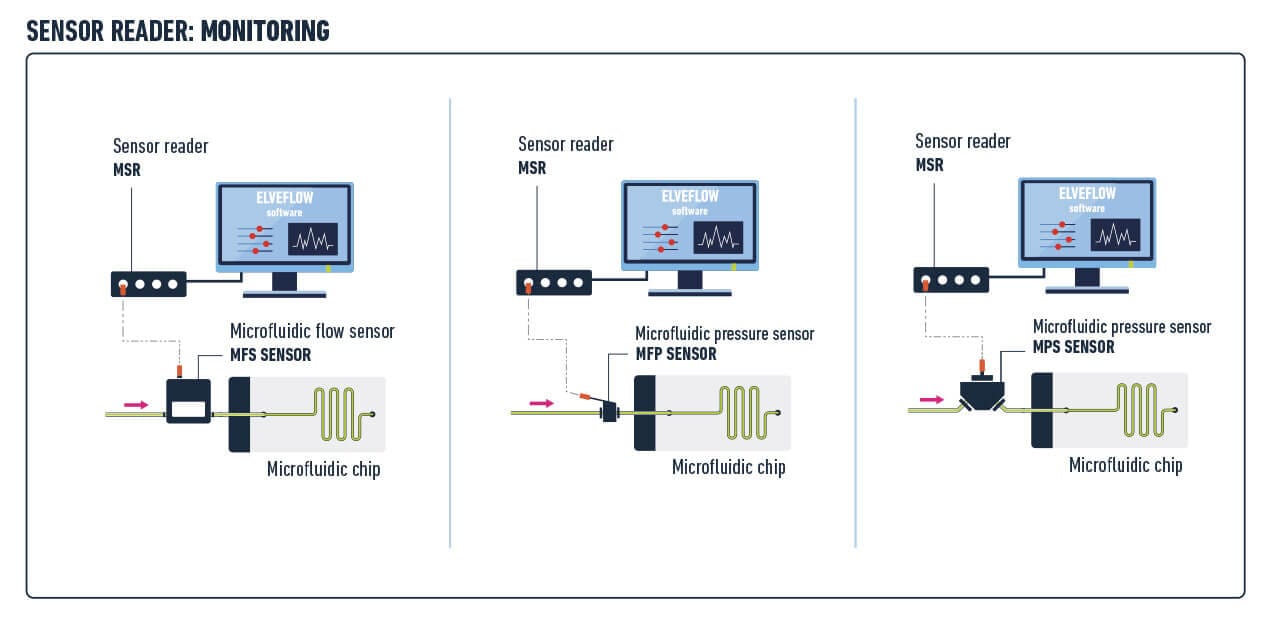

1. ELVEFLOW’UN TEK YAZILIM ARAYÜZÜ (ESI)
Deneyinizde ölçüm, kontrol ve otomasyonu tek bir arayüz üzerinden gerçekleştirmenizi sağlayan ESI yazılımımızla sisteminizi izleyin ve otomatikleştirin.

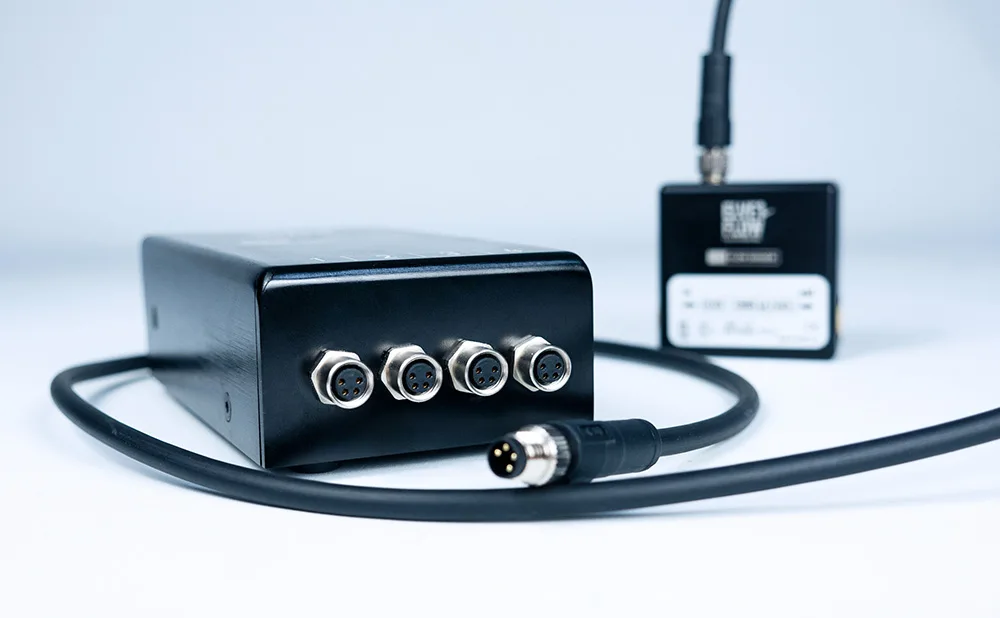

2. AKIŞ SENSÖRÜ (MFS) VEYA BASINÇ SENSÖRÜ (MPS)
Sensörleri akışkan hattınızda istediğiniz noktalara yerleştirin ve elektrik bağlantılarını Mikroakışkan Sensör Okuyucuya yapın.
Kompakt boyutları sayesinde sensörler, akışkan sisteminizin herhangi bir noktasına yerleştirilebilir.
3. MİKROAKIŞKAN SENSÖR OKUYUCU (MSR)

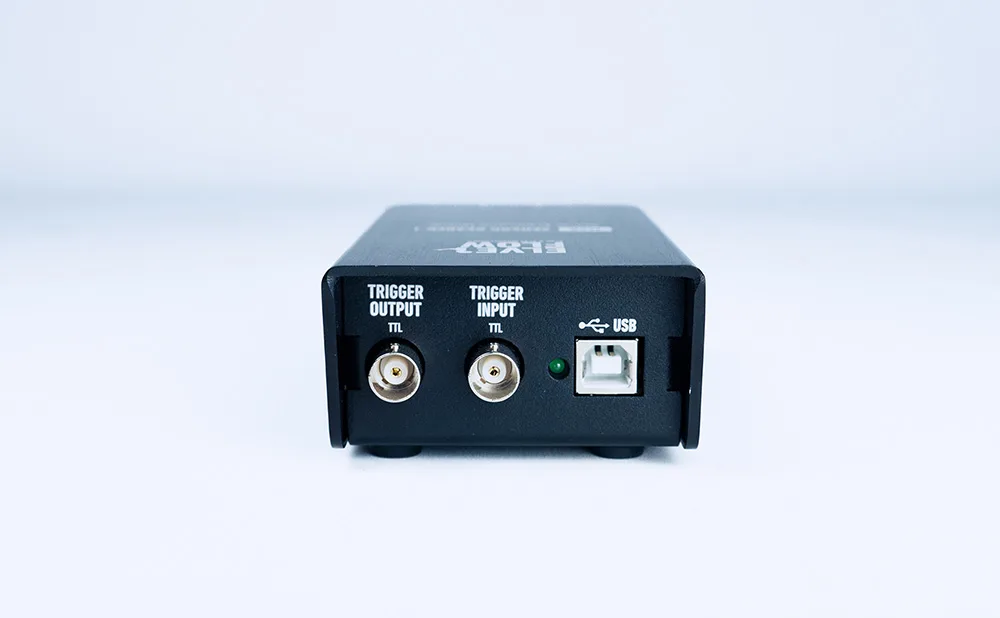

Sensör okuyucuyu USB üzerinden bilgisayarınıza bağlayın ve Elveflow® Smart Interface kullanarak izleyin.
4. ÇİP / KAPİLER
Standart sistemi tamamlamak için çipinizi ekleyin. Bu konumda sensör, mikroakışkan çipin girişindeki basıncı doğrudan ölçer. Basınç farkını ve/veya mikroakışkan direnci belirlemek için çip çıkışına başka bir basınç sensörü ekleyebilirsiniz.

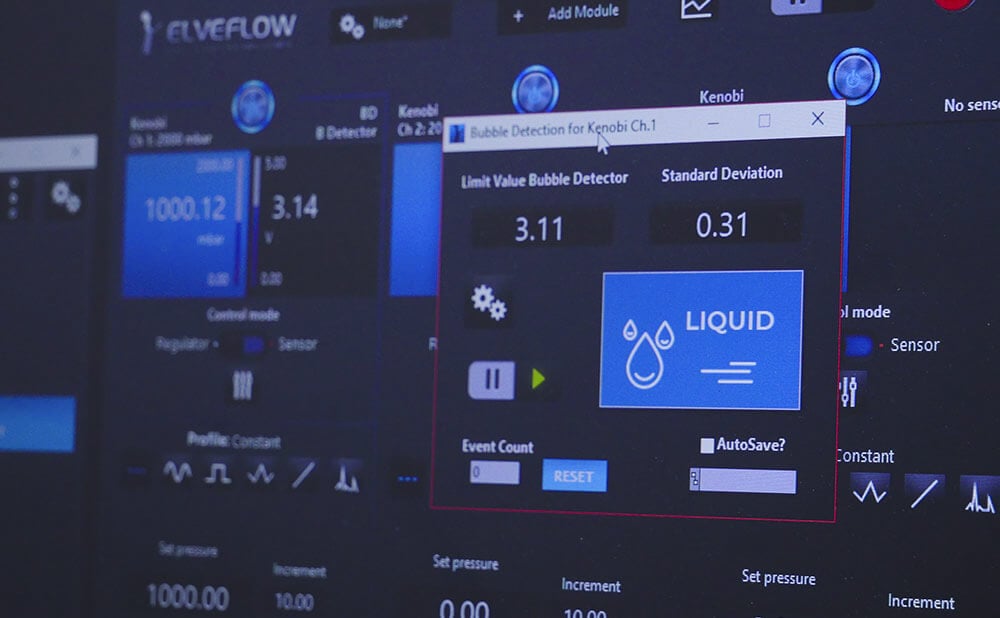

Yazılım
ESI, araştırmacıların çalışmalarını kolaylaştırmak amacıyla geliştirilmiş Elveflow’un ileri düzey yazılım arayüzüdür. Basit sistemlerin kontrolünden son derece gelişmiş sistemlerin ve iş akışlarının otomasyonuna kadar farklı gereksinimlere tam uyum sağlar. Zaman alan ve zahmetli işlemleri kolaylaştıran çeşitli modülleri bünyesinde barındırır. Elveflow sistemini kendi yazılım kodunuzla kontrol edebilmeniz için C++, Python, MATLAB® ve LabVIEW® SDK kütüphaneleriyle birlikte sunulur.

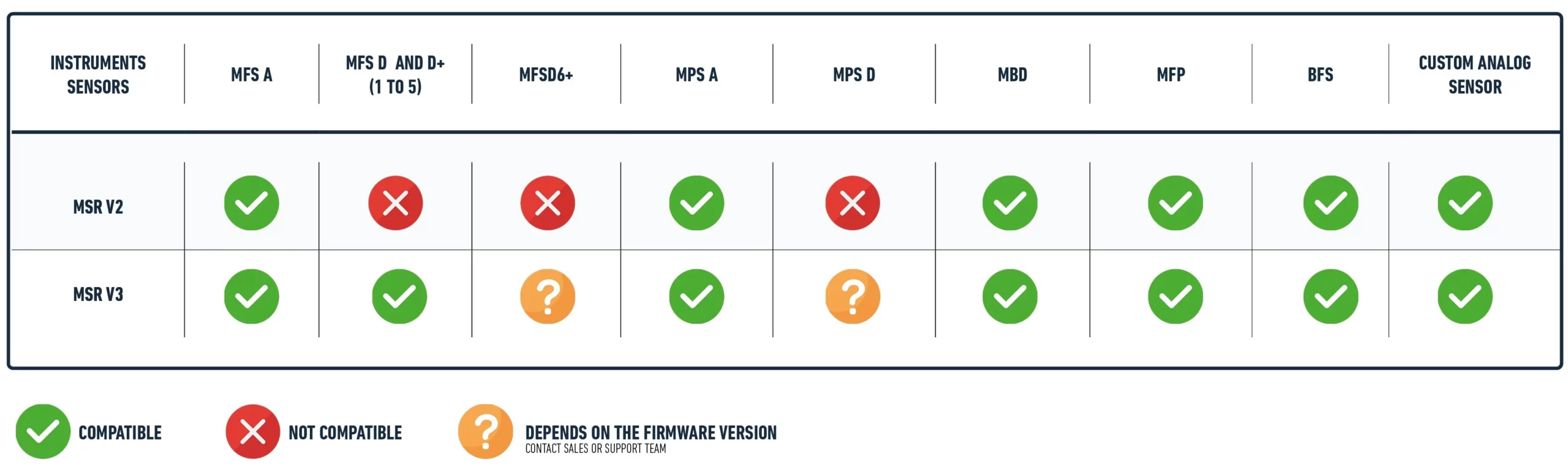

MSR Versiyonlarıyla Sensör Uyumluluğu
