Valves Range & Mux Wire – Valfler ve Valf Kontrol Cihazı

8 Adede Kadar Mikroakışkan Valfi Bağımsız veya Eş Zamanlı Olarak Kontrol Eder; Çapraz Kontaminasyon Oluşmaz: Son derece düşük iç hacim (14 µL’ye kadar) ve sıfır ölü hacim. Sıvı Enjeksiyonu Otomasyonu: Bilgisayar üzerinden veya her valfin üzerindeki düğme aracılığıyla manuel olarak kolayca kontrol edilebilir. İki ve Üç Yollu Mikroakışkan Valfler: Birden fazla akıllı vanayı bağlayarak yazılıma ihtiyaç duymadan kontrol edin.

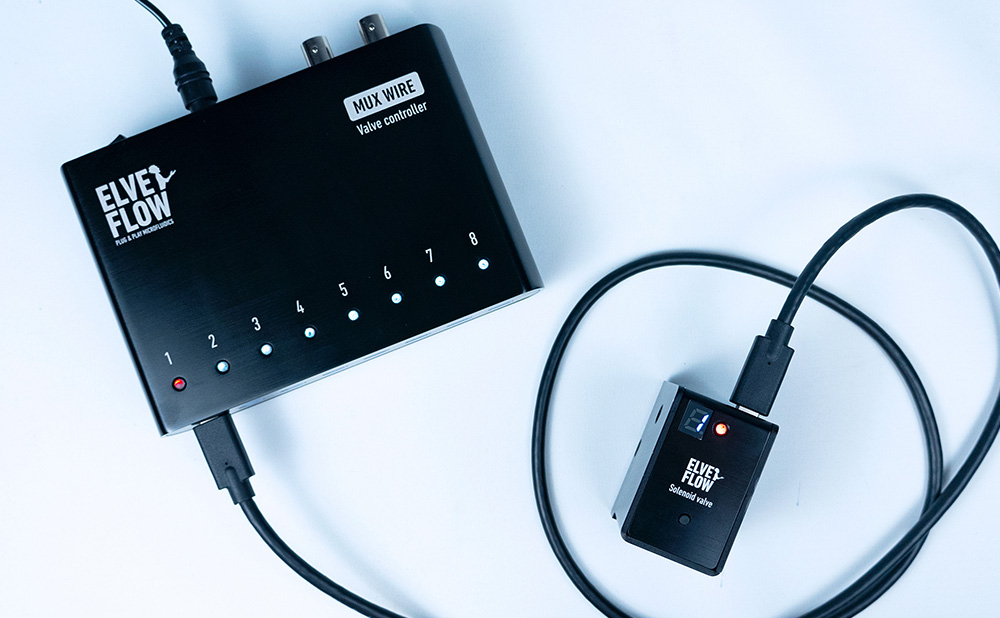

MUX Wire: Mikroakışkan Valf Kontrol Cihazı

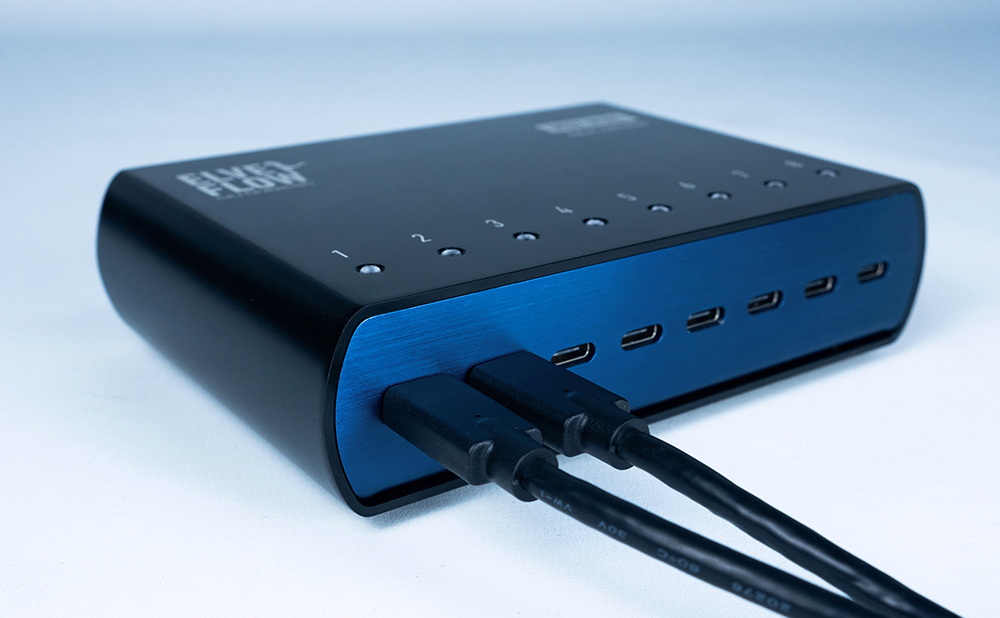

MUX Wire Versiyon 3 (V3) mikroakışkan valf kontrol cihazı, aynı yazılım arayüzü üzerinden Elveflow’un tüm mikroakışkan vanaları ve cihazlarıyla tam uyumlu şekilde çalışır.

Dahili ve harici tetikleme bağlantıları sayesinde sistemdeki mikroskoplar veya analitik cihazlar gibi diğer ekipmanlarla senkronize olarak çalışabilir.

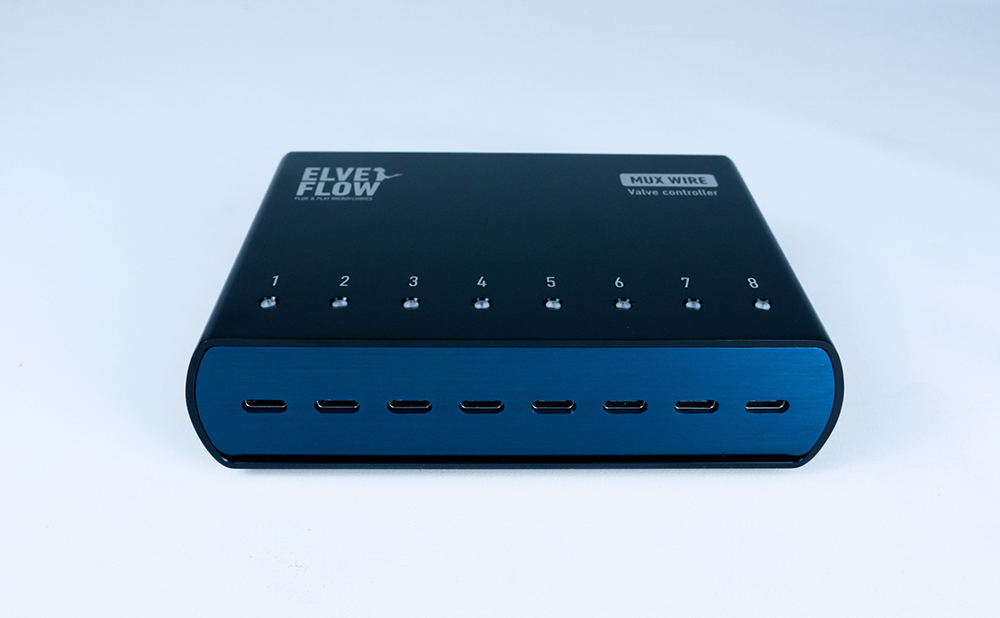

Mikroakışkan vana kontrol cihazı üzerindeki LED göstergeler, her vananın tipini ve çalışma durumunu göstererek sistemdeki tüm vanaların kullanımını, izlenmesini ve kontrolünü kolaylaştırır.

Akıllı Valfler

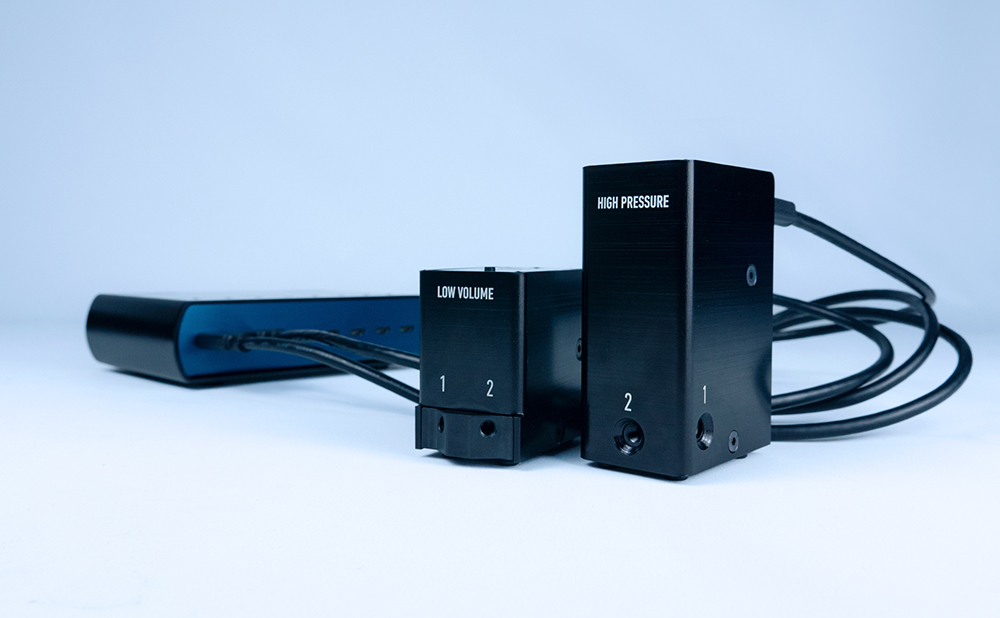

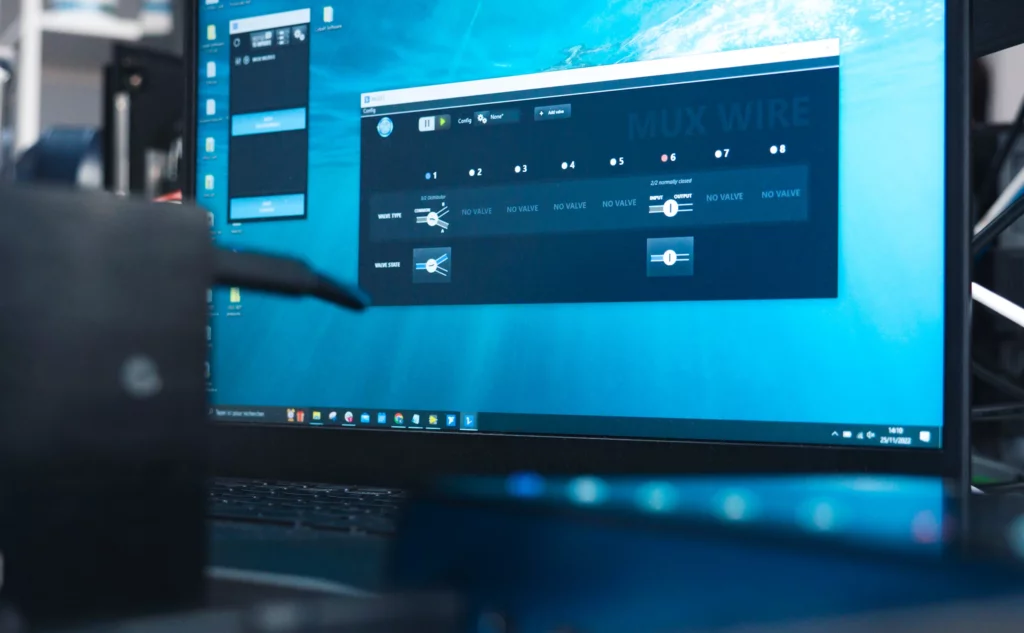

Akıllı valfler, Elveflow yazılım arayüzü (ESI) üzerinden bağımsız veya eş zamanlı olarak kontrol edilebilir. Valfler MUX Wire’a bağlandığında ESI tarafından otomatik olarak algılanır.

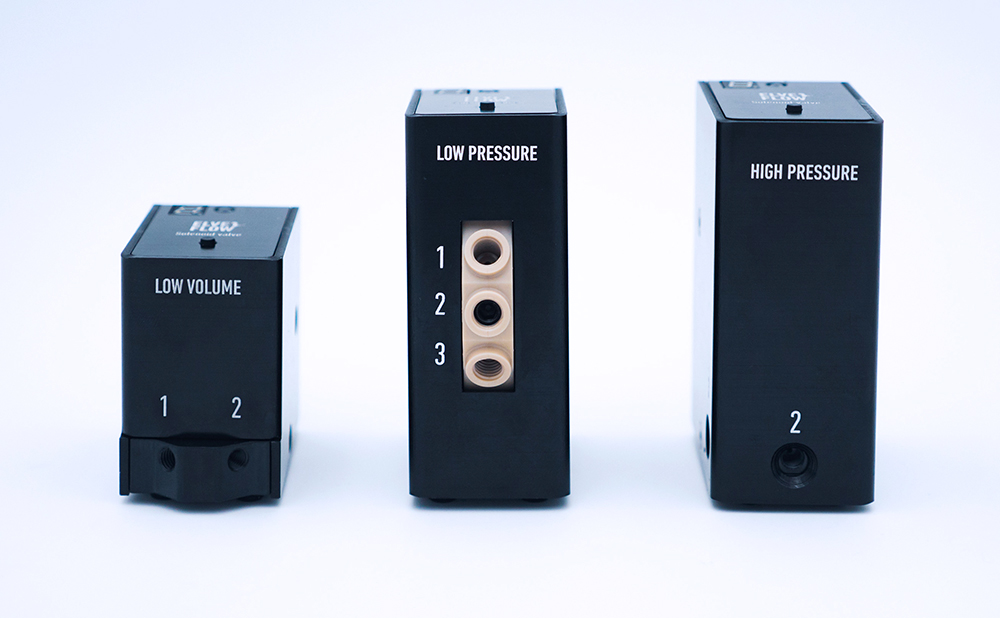

Üç Farklı Akıllı Valf Tipi

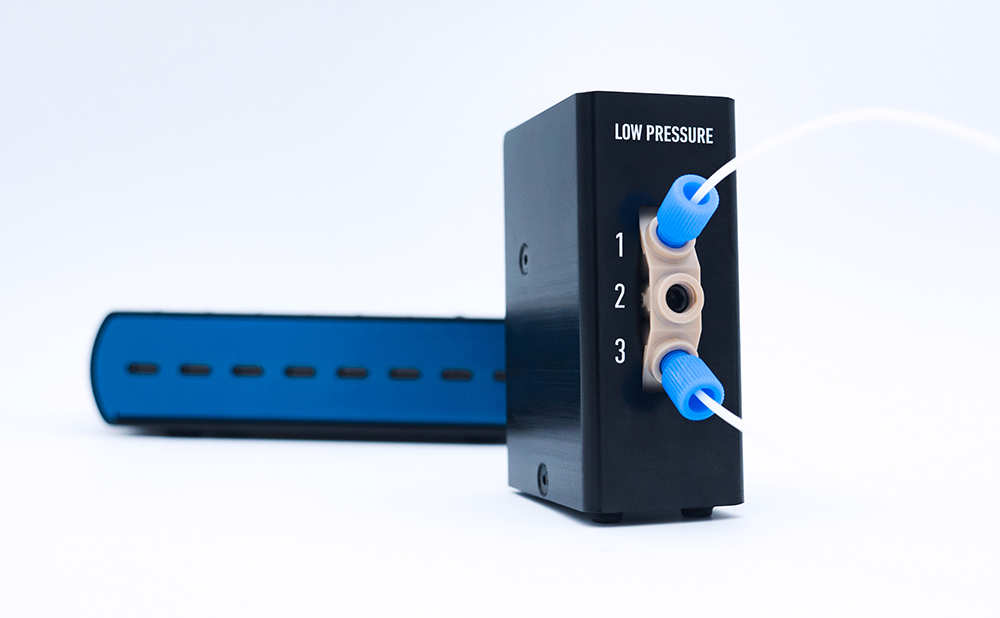

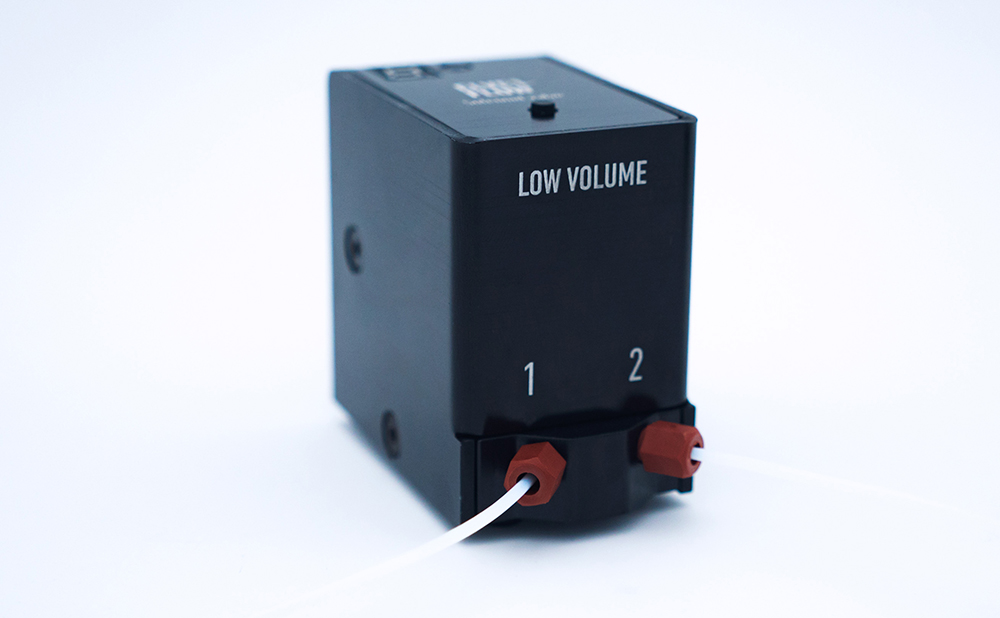

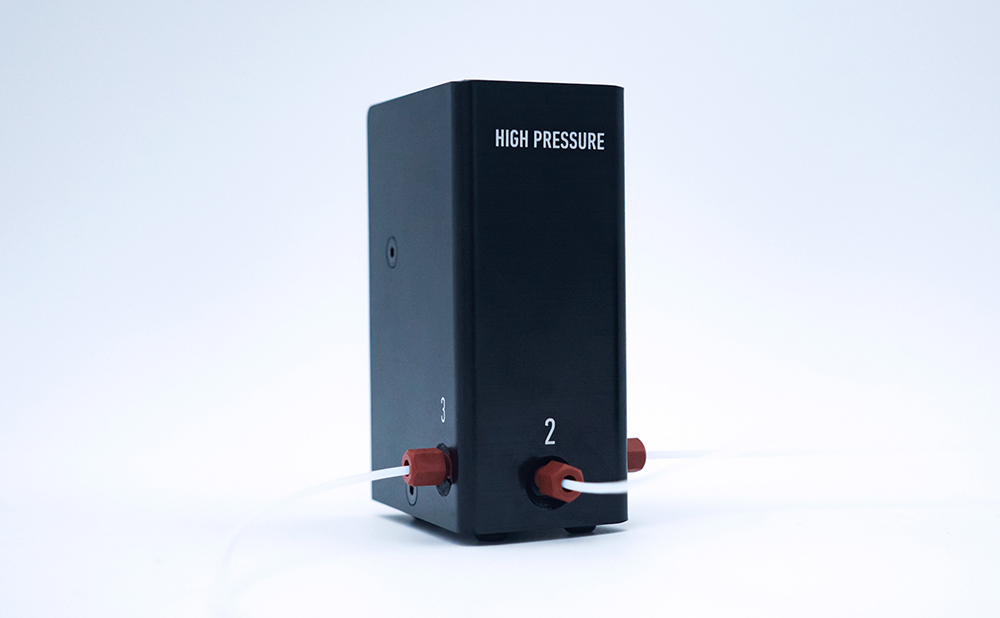

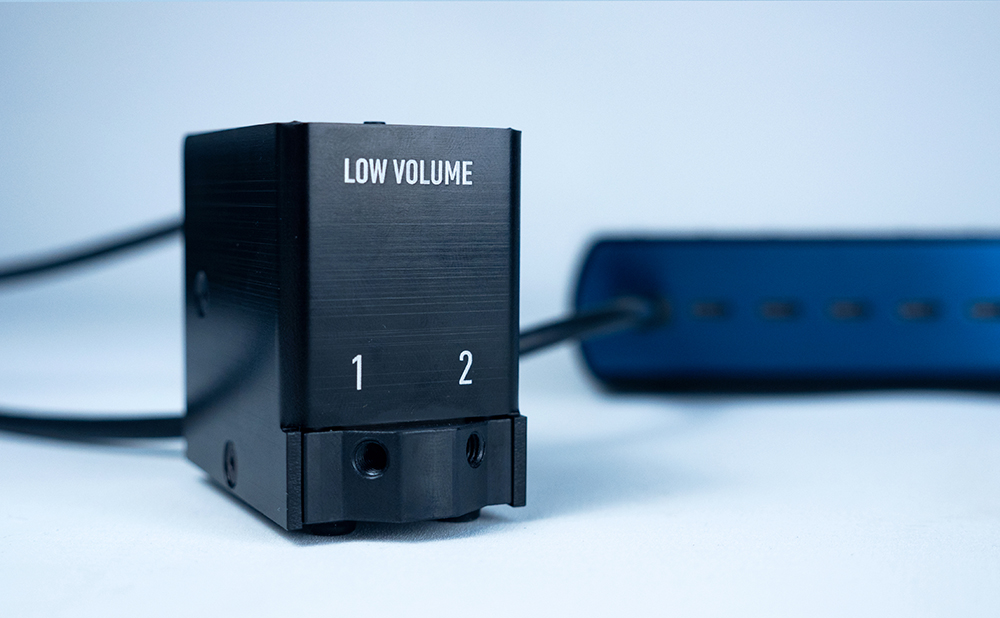

Üç farklı mikroakışkan valf modeli mevcuttur. Valf modeli, valfin desteklediği basınç ve iç hacim özelliklerini ifade eder: yüksek basınç modeli (6 bara kadar), düşük basınç modeli (3 bara kadar) ve düşük iç hacim gerektiren uygulamalara yönelik düşük hacimli model.

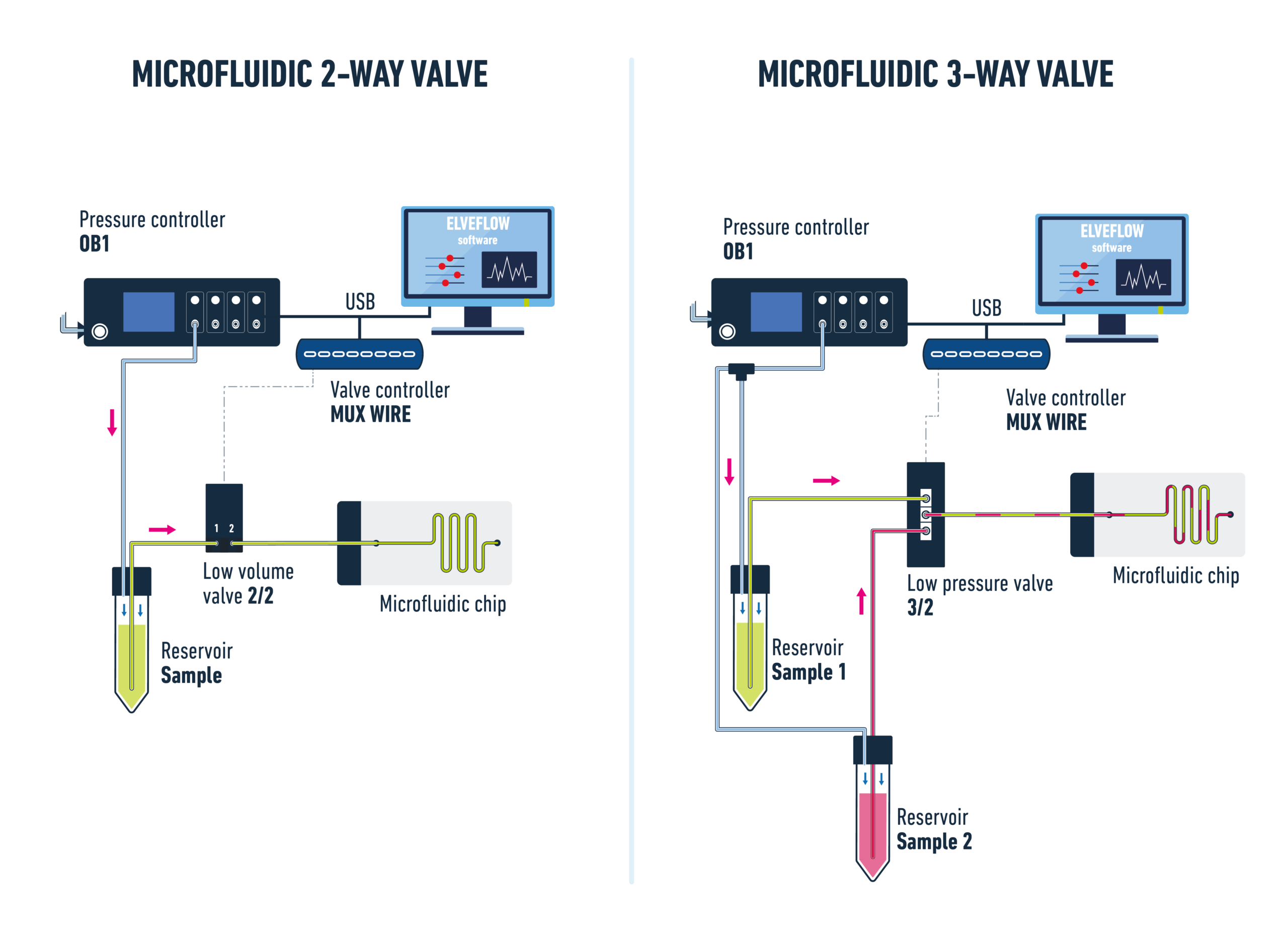

Valf tipi ise akış yolunu ve valfin normalde açık (NO) veya normalde kapalı (NC) durumunu belirtir. V3 serisinde üç farklı valf tipi sunulmaktadır: 2/2 NO, 2/2 NC ve 3/2.

Valf modelleri ile valf tiplerinin farklı kombinasyonları, uygulamaya özgü sistem gereksinimlerinin karşılanması için çeşitli konfigürasyon seçenekleri sunar.

Elveflow’un akıllı valfleri, mikroakışkan uygulamaların büyük çoğunluğuna uygun kullanım kolaylığı ve performans sunmaları amacıyla özenle seçilmiştir. Valflerimiz 20 ms veya daha kısa anahtarlama süresi, düşük iç hacim, yüksek kimyasal uyumluluk ve akışta kesintisiz geçiş sağlar.

MUX Wire’a güç verildikten ve valfler bağlandıktan sonra her valf, üzerindeki düğme aracılığıyla manuel olarak kontrol edilebilir. Böylece sistem, ESI yazılımına veya bir bilgisayara ihtiyaç duymadan bağımsız modda çalışabilir.

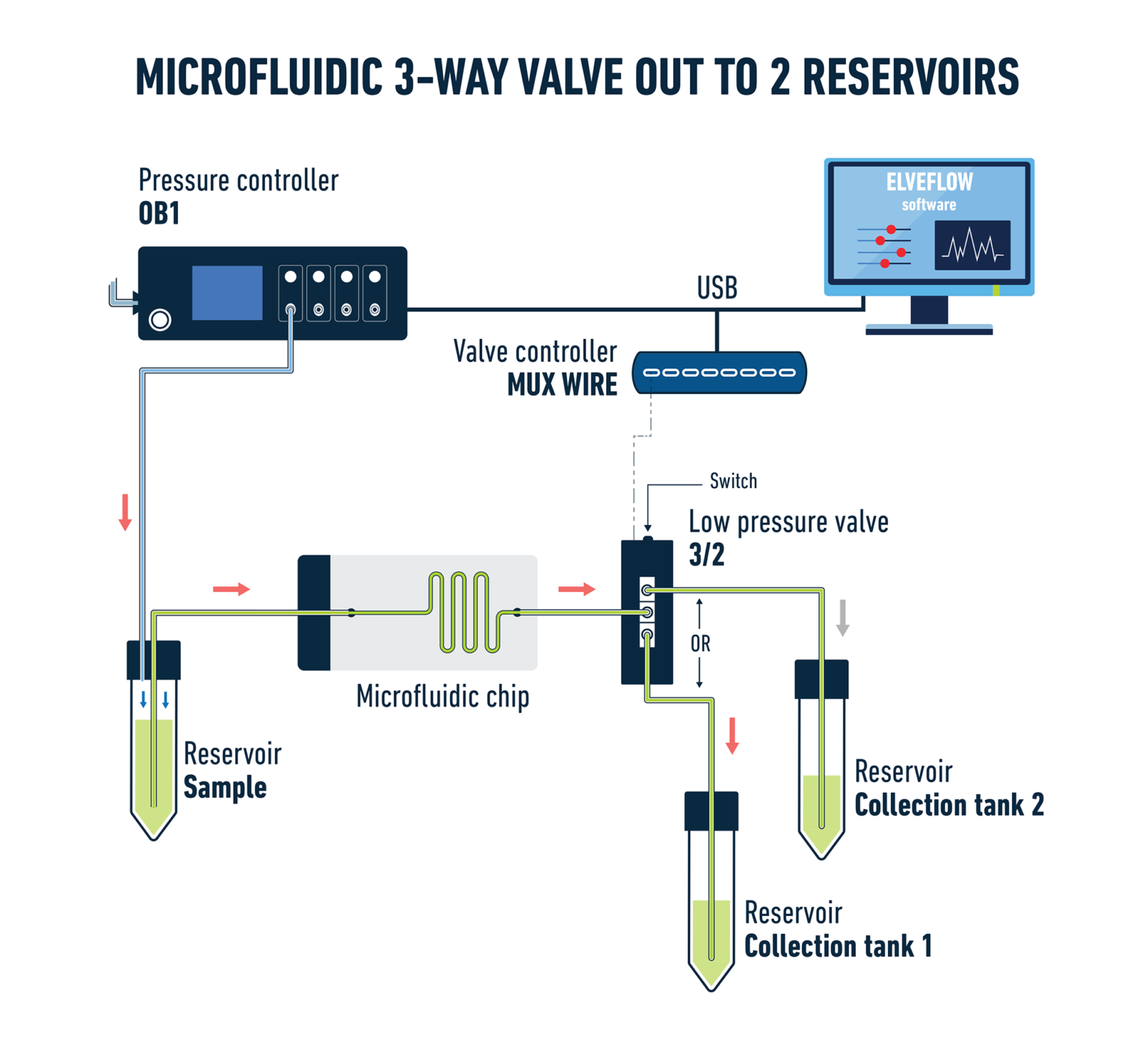

3/2 yollu valf, çift yönlü kontrol için idealdir: İki giriş ile bir çıkış veya bir giriş ile iki çıkış arasında seçim yapmak amacıyla kullanılabilir.

Valves Range & Mux Wire – Valfler ve Valf Kontrol Cihazı

MUX Wire Teknik Özellikleri

Özellik Teknik değer
ELEKTRİKSEL ÖZELLİKLER
Gerilim 24 V
Tipik güç tüketimi 12 W
Güç bağlantısı DC güç konnektörü; 3 A, 2,1 mm, 12 mm fiş
Besleme gerilimi aralığı 100–240 VAC
AC besleme frekansı 50–60 Hz
Maksimum çıkış akımı 1,67 A
Maksimum çıkış gücü 40 W
MEKANİK ÖZELLİKLER
Valf bağlantıları USB-C (3.1 Gen 2)
Çalışma sıcaklığı 5–50 °C
Çalışma nemi Yoğuşmasız %20–70
Boyutlar (uzunluk × genişlik × yükseklik) 96 × 140 × 38,5 mm
Ağırlık 0,382 kg
KONTROL VE İZLEME
Yazılım kontrolü Elveflow Smart Interface (ESI); Windows 10 ve 11’in 32 ve 64 bit sürümleri desteklenir
Yazılım Geliştirme Kiti (SDK) Matlab, Python, LabVIEW ve C++ kütüphaneleri mevcuttur. Windows 10 ve 11’in 32 ve 64 bit sürümleri desteklenir. Talep üzerine seri/UART haberleşme protokolü sunulur
Veri yönetimi ESI kullanılarak veriler kaydedilebilir ve CSV formatında dışa aktarılabilir; ayrıntılı kanal ve sensör bilgileri görüntülenebilir
Otomasyon ESI’nin yerleşik sekans yönetimiyle adım adım sekanslar oluşturulabilir. Özel konfigürasyonlar kaydedilebilir ve CSV formatında dışa aktarılabilir

Bu bilgiler sözleşme niteliğinde değildir ve önceden bildirimde bulunulmaksızın değiştirilebilir.

Özellik Düşük Basınçlı Valf Yüksek Basınçlı Valf Düşük Hacimli Valf
Valf tipleri 2/2 NC¹, 2/2 NO² ve 3/2 2/2 NC¹, 2/2 NO² ve 3/2 2/2 NC¹
İç hacim 2/2 NC: 25 µL2/2 NO: 32 µL3/2: 55,5 µL 58,25 µL 14,7 µL
Çalışma basıncı aralığı −0,90–3 bar(−13–44 psi) −0,75–6 bar(−11–87 psi) 0–5 bar(0–73 psi)
Mikroakışkan bağlantı tipi UNF 1/4-28, düz tabanlı UNF 10-32, düz tabanlı UNF 10-32, düz tabanlı
Anahtarlama süresi <10 ms + haberleşme süresi³ <15 ms + haberleşme süresi³ <20 ms + haberleşme süresi³
Ölü hacim Yok Yok Yok
Boyutlar 60,5 × 34 × 80,5 mm 52 × 34 × 80,5 mm 56,4 × 34 × 51,4 mm
MUX Wire bağlantısı USB-C (3.1 Gen 2) USB-C (3.1 Gen 2) USB-C (3.1 Gen 2)
Kontrol yöntemi MUX Wire üzerinden dijital kontrol veya MUX Wire’a bağlıyken valfin üzerindeki düğmeyle manuel kontrol MUX Wire üzerinden dijital kontrol veya MUX Wire’a bağlıyken valfin üzerindeki düğmeyle manuel kontrol MUX Wire üzerinden dijital kontrol veya MUX Wire’a bağlıyken valfin üzerindeki düğmeyle manuel kontrol

¹ NC (Normally Closed): Normalde kapalı
² NO (Normally Open): Normalde açık
³ ESI kullanıldığında haberleşme süresi 175 ms, SDK kullanıldığında 5 ms’dir.

Uygulamalar

  • Hızlı besiyeri değişimi – İlaç testleri
  • Çip üzerinde peristaltik pompalama
  • Ardışık numune enjeksiyonu
  • Hücre/partikül numunelerinin taranması
  • Hücre biyolojisi uygulamalarında besiyeri perfüzyonunun değiştirilmesi
  • Difüzyon çalışmaları
  • Tek yönlü resirkülasyon
  • Çip üzerinde organ
  • Hücre kültürü
